多機能高精度TYPEのPH/ORP計・PH/ORP(共通)レンジを切替可能 |
 |
|
|

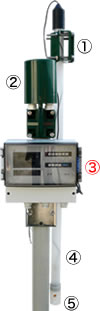

使用例
① 浸漬型ホルダー用取付金具 B-1型(ABS+SUS) |
外形寸法
DIN 213×187 SIZE 【OUT-DOOR Type】
 |
 |
 |
MODEL：NP-480V/NP-480TV |

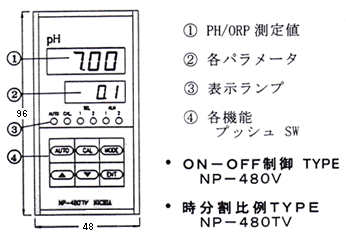

外形寸法
DIN 48×96 SIZE
 |
 |
ＰＨ/ORP CONTROLLER(共通切替 TYPE)
高精度TYPE・電源FREE VOLTAGE(ＡＣ90～260V)
MICOM 自動校正方式(多機能型)
ON-OFF制御 時分割比例制御(幅広い用途に対応可能)
仕様(SPECIFICATIONS)
NP-480V |
PH-2W |
NP-480TV |
|
設置方法 |
パネル埋め込み式 |
現場型(屋外方式) |
パネル埋め込み式 |
警報(制御)方式 |
ON-OFF制御(2POINT) |
時分割比例 |
|
測定 RANGE (内部スイッチ切換可能) |
PH0.00 ～14.00PH 3.00～11.00PH 0.00～8.00PH 2.00 ～12.00PH 4.00～14.00PH 4.00～10.00PH レンジ切換可能 ORP0～±700mv 0～±1000mv 0～±1400mv レンジ切換可能 -1000～0mv 0～1000mv |
||
表示方式 |
デジタル LED 赤色 黄色 分解能 0.01PH 1mv(ORP) |
||
再現性 |
±0.5％以内(フルスケールに対して) |
||
温度補償(PHのみ) |
0～100℃(500Ω 6.8kΩ 10kΩ 350Ω/25℃ 切替可能) |
||
校正方式 |
2点ワンタッチ自動校正(PH) PH4・7又はPH7・9 |
||
OUT-PUT(出力) |
入出力絶縁型 DC4～20mA(最大負荷 MAX500Ω) |
||
警報(制御機能) (内部スイッチ切替) |
A接点のみ |
ABC接点 |
A接点のみ |
接点容量 AC250Ｖ 3A MAX(抵抗負荷) |
|||
LL.LOW LOW・HIGH H.HH切換 制御幅：PH SET値±0.1～4.0PH ORP SET値±1～999mv |
比例制御(周期5～300秒) 比例帯 0～4.00PH 0～400mvORP |
||
周辺環境条件 |
温度 -10～40℃ 湿度85％RH以下 |
||
POWER |
FREE VOLTAGE AC90～260V 50/60HZ 約10VA |
||
外形寸法 |
48(W)×96(H)×144(D) |
213(W)×188(H)×113(D) |
48(W)×96(H)×144(D) |
重量・材質 |
約500g |
約1.5Kg |
約500g A.B.S樹脂ケース |
機能 |
各エラー表示 レンジ切替 PH酸・アルカリ両側制御可能 |
||
 |
ＰＨ-2W現場型の取り付け方法は 40A パイプへセット可能です。防雨構造プラスチックケースABS(1P-65) |
 |
